はじめに

日産キャラバンを車中泊仕様にするため、少しずつDIYを進めています。

今回は、荷室の床に制振材・断熱材・防湿シートを施工し、その上に床板を取り付けました。

断熱材の上に直接板を置くと、床がふわふわしそうだったので、角材で床板を支える枠組みも作りました。

この記事では、もともとのマットを外すところから、床板の加工や塗装、断熱材などを入れて完成するまでの様子を紹介します。

壁とバックドアの施工は、こちらにまとめています。

【キャラバンDIY】荷室の壁とバックドアに制振・断熱・防湿施工をしました|材料と施工手順を紹介

はじめに こんにちは、sioriです。 日産キャラバンを車中泊仕様にするため、少しずつDIYを進めています。 カーテンやシェードを取り付けて、まずは外からの視線を遮れるよ…

※うちのキャラバンに施工した記録です。寸法や作業範囲は、車両の仕様や取り付ける設備に合わせて確認してください。

施工する範囲

今回は、後部座席を引き続き使えるように、座席の固定具より後ろの床を施工します。

作業の流れは、次のとおりです。

  1. もともとの床マットを外す
  2. 合板で床板を作る
  3. 角材で枠組みを作る
  4. 床に制振材を貼る
  5. 枠組みの間に断熱材を入れる
  6. 防湿シートを張る
  7. 床板を載せる

床板を支える部分には角材を使い、その間に断熱材を入れる形にしました。

使用材料と道具

木材と塗装用品

木材や塗料は、ホームセンターで購入しました。

材料寸法・購入量
合板1,820 × 910 × 厚さ12mm・3枚
角材27 × 40 × 2,700mm・5本
水性木材保護塗料0.7L・合計3缶
紙やすり#120・#240
薄い端材床の段差調整に使用

合板は、F☆☆☆☆の表示があるものを選びました。

キャラバン 床に使った合板
キャラバン 床に使った角材

木材保護塗料は、防虫・防腐・防カビ・撥水効果の表示がある水性のものを購入しています。

最初は0.7Lを2缶用意しましたが、足りなくなり、あとから1缶追加しました。

キャラバンの床に使った塗料

塗料を選ぶ際は、車内に使う木材への適合や、乾燥・換気の条件も確認しておきたいですね。

制振・断熱・防湿材

壁とバックドアに使ったものと同じ材料です。

用途使用した材料
制振材レアルシルト(https://amzn.to/3PVvmY4)
断熱材パーフェクトバリア(https://amzn.to/4hhwvFw)
防湿シート厚さ0.15mmの工業用透明ポリエチレンフィルム(https://amzn.to/3CfvvCA)

道具

  • ドライバー
  • 内装はがし
  • ロータリーカッター
  • 圧着用ローラー
  • はさみ・カッター
  • 刷毛・雑巾
  • ペン・マスキングテープ
  • のこぎり・ジグソーなど
  • タッカー

床マットの取り外し

ステップのカバー

後部座席から荷室にかけて、大きなマットが1枚敷かれています。

縁が内装部品で押さえられているので、まずは、それらを外していきました。

ステップのカバーを留めているのは、ネジのような形をしたクリップです。

キャラバン内装クリップ

ドライバーで中央を緩めると、芯の部分が浮き上がってきます。

キャラバン内装クリップ
キャラバン内装クリップ

浮いた部分に内装はがしを掛け、引き上げて外しました。

キャラバン内装クリップ
キャラバン内装クリップ

留め具をすべて外すと、ステップのカバーを取り外せます。

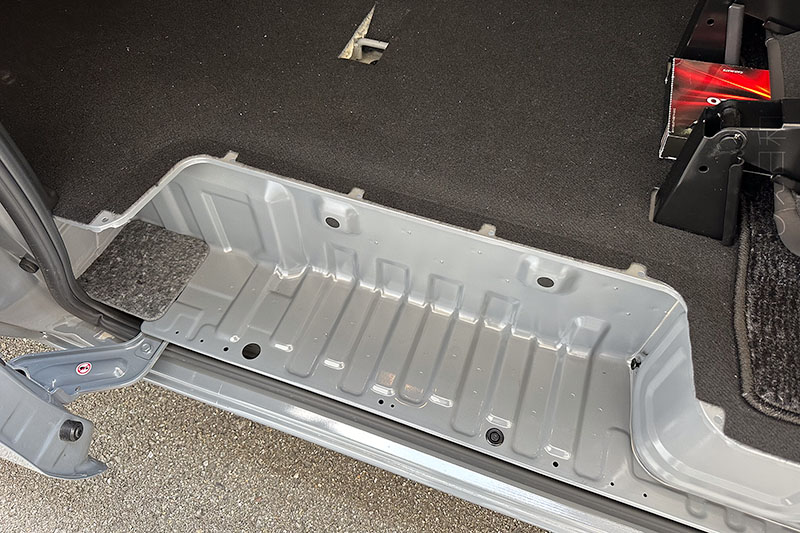

ステップトリムカバーを外したところ

バックドア側の留め具

次に、バックドア側でマットを押さえている部品を外します。

こちらはネジで留まっていました。

フロアの留め具

ネジを緩めて部品を取り外します。外したネジは、なくさないようにまとめておきました。

フロアの留め具

マットの切り分け

後部座席側のマットは残したいので、座席の固定具より後ろで切り分けました。

キャラバン 2列目シートの脚

まっすぐ切れるように、マスキングテープで目印を付けます。

キャラバン フロアマットを切る

表面のマットは、工作用のはさみで切れました。

キャラバン フロアマットを切る

めくると、その下にはグレーの厚みのあるマットが入っています。

キャラバン フロアマットを切る

こちらは分割されていましたが、残したい範囲に合わせてカットしました

キャラバンの吸音材

厚みがあるため、カッターを使っています。

車体や配線などを傷つけないよう、刃を入れる場所や深さに気をつけながら進めます。

キャラバン 吸音材をカット

マットを取り除くと、床の鉄板が見えました。

キャラバン フロアの吸音材を剥がす

後ろ側には、もともとの制振材のようなものが付いていて、前側との間に段差があります。

取り除くのは大変そうなので、そのまま残し、枠組みの高さで調整することにしました。

キャラバンのフロアマット、吸音材を剥がしたところ

床板の加工と塗装

合板のやすりがけ

床板に使う合板は、#120と#240の紙やすりで表面を整えました。

キャラバン 床板のヤスリがけ

やすりがけのあとは、濡らした雑巾で軽く拭き、表面の粉を取りました。塗装前には、水分も乾かしておきます。

保護塗料の塗布

刷毛で木材保護塗料を塗りました。

キャラバンの床版の塗装

今回は、やすりがけ、塗装、乾燥を繰り返し、表と裏をそれぞれ3回塗っています。

乾燥は1回につき1時間ほど取りましたが、必要な時間は塗料や気温などによって変わるので、使用する製品の説明に合わせます。

キャラバン 床版塗装 1回目
キャラバン 床版塗装 2回目
キャラバン 床版塗装 3回目

合板は3枚あるので、両面を3回ずつ塗ると、合計18面分です。

塗るだけならすぐ終わるかと思っていましたが、乾燥を待つ時間もあり、なかなか大変でした。

型取りと切断

塗装した合板を3枚並べ、取り外したマットを載せて形を写しました。

キャラバン フロアマットの型取り

もともとのマットを使うと、荷室の形を写しやすいですね。

キャラバン フロアマットの型取り

線に沿って合板を切り、切断面をやすりで整えます。

キャラバン 型どった板版をカットする

切ったあとは、車内に入るか、内装や後部座席に干渉しないかも確かめました。

床板を支える枠組み

角材の下準備

角材も合板と同じように、やすりがけをして保護塗料を塗り、乾燥させました。

荷室の形に合わせて切り、床板を支える枠組みを作っていきます。

キャラバン 床版の枠組

※この写真は、床に制振材を貼り始めたときに撮影したものです。

床の段差調整

床にもともと付いている材料の厚みで、角材の載る高さが変わってしまいます。

高さをそろえるため、低い部分には薄い端材を切って貼り付けました

キャラバン 床版の枠組

床板を載せたときに、がたつかないように調整していきます。

サブバッテリーの配線

床の作業を進めている途中で、サブバッテリーのことを思い出しました。

いつか取り付けようと考えていましたが、床板を載せてから配線を通すのは大変そうです。

そこで、急きょサブバッテリーも購入し、この段階で配線を通すことにしました。

キャラバン 床版の枠組のサブバッテリー用の加工

枠組みに穴を開け、配線の通り道を作っています。

キャラバン 床版の枠組のサブバッテリー用の加工

床下に通す配線は、床板や木材で挟まないことや、穴の縁で被覆が傷つかないことも考えておく必要があります。

あとから取り付けたい設備がある場合は、床をふさぐ前に、配線の位置も決めておくとよさそうです。

制振・断熱・防湿施工

制振材の貼り付け

床の鉄板には、レアルシルト(https://amzn.to/3PVvmY4)を貼りました。

貼る場所に合わせてカットし、ローラーで圧着していきます。

材料の扱い方などは、壁とバックドアの記事でも紹介しています。

【キャラバンDIY】荷室の壁とバックドアに制振・断熱・防湿施工をしました|材料と施工手順を紹介

はじめに こんにちは、sioriです。 日産キャラバンを車中泊仕様にするため、少しずつDIYを進めています。 カーテンやシェードを取り付けて、まずは外からの視線を遮れるよ…

断熱材の敷き込み

枠組みの間に、パーフェクトバリア(https://amzn.to/4hhwvFw)を入れていきます。

空間の大きさに合わせて切り、敷き詰めました。

キャラバン 床版の枠組に断熱材を敷いたところ

床板は角材で支え、断熱材はその間に収める形です。

防湿シートの取り付け

断熱材の室内側を、厚さ0.15mmのポリエチレンフィルム(https://amzn.to/3CfvvCA)で覆いました。

大きさに合わせて切り、タッカーで枠組みに留めています。

キャラバン 防湿シートを貼って車に乗せたところ

室内の湿気が冷たい鉄板側へ入り込みにくくする目的ですが、この施工だけで結露を完全に防げるわけではありません。

床板の設置

最後に、加工しておいた床板を枠組みの上へ載せました。

キャラバン 枠組に床版を置いたところ

板が入ると、一気に床らしくなりました!

マットを外した状態から作業してきたので、ここまでできるとうれしいですね。

写真の後部座席の後ろにある木箱には、サブバッテリーが入っています。

なお、この記事では床板を載せるところまでを紹介しています。床板や設備、荷物が走行中にずれないための固定方法は、別に考えておく必要があります。

施工途中の温度比較

8月の夕方に、施工途中の床の温度も比べてみました。

細かな条件をそろえた測定ではないので、参考程度に見てください。

鉄板のまま

キャラバン 断熱材の効果

むき出しの鉄板は65.6℃、手で触るとかなり熱く感じました。

制振材を貼った状態

キャラバン 断熱材の効果

制振材だけを貼った部分は52.0℃、鉄板がむき出しの部分より熱さを感じませんでした。

断熱材を載せた状態

キャラバン 断熱材の効果

断熱材の表面は37.9℃、少し温かく感じるくらいでした。写真の表示では、むき出しの鉄板と比べて30℃近い差が出ています。

ただし、材質の異なる表面を測った記録で、測定条件もそろえていません。この差を、そのまま断熱性能や車内温度の変化として示せるものではありません。

それでも、触ったときの熱さの違いは分かりやすかったです。

おわりに

荷室の床に制振材・断熱材・防湿シートを施工し、角材の枠組みと床板を取り付けました。

合板の塗装や乾燥、型取りなど、すべての工程を終えるまで数日かかりましたが、満足のいく仕上がりになりました。

途中でサブバッテリーの配線も加わり、思っていたより大がかりな作業になりましたね。

床ができると、車中泊仕様の完成に少し近づいた気がします。

続いて、天井にも制振・断熱・防湿施工を行いました。壁や床とは違う材料も使っているので、こちらもご覧ください。

【キャラバンDIY】天井に制振・断熱・防湿施工をしました|材料と施工手順を紹介

はじめに こんにちは、sioriです。 日産キャラバンを車中泊仕様にするため、少しずつDIYを進めています。 荷室の壁とバックドア、床に続いて、今回は天井に制振・断熱・防…

ほかのDIYの工程や費用は、こちらにまとめています。

DIYでキャラバンを車中泊仕様にした全工程と費用のまとめ

こんにちは、sioriです。 一台の車をDIYで車中泊仕様にすると、いくらかかるのでしょうか? ネットで調べてみると情報はたくさん出てきますが、専門の業者が施工していた…

それでは、最後まで読んでくださって、ありがとうございました!
